您当前的位置:首页 / 产品展示 / 锻钢球阀 / 锻造法兰固定球阀 Q347HF-25 A105
产品展示
产品详情

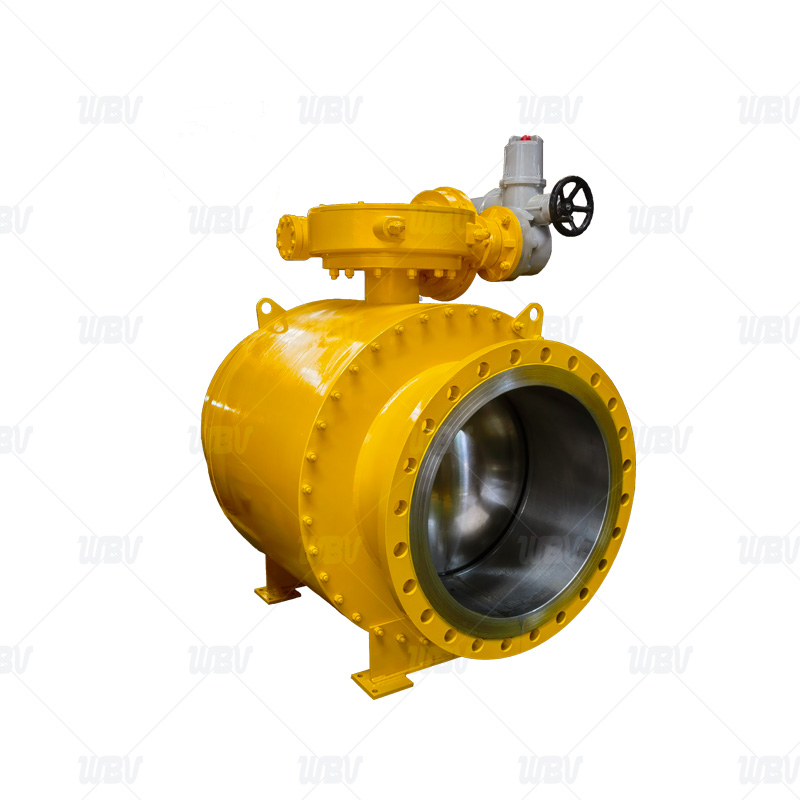

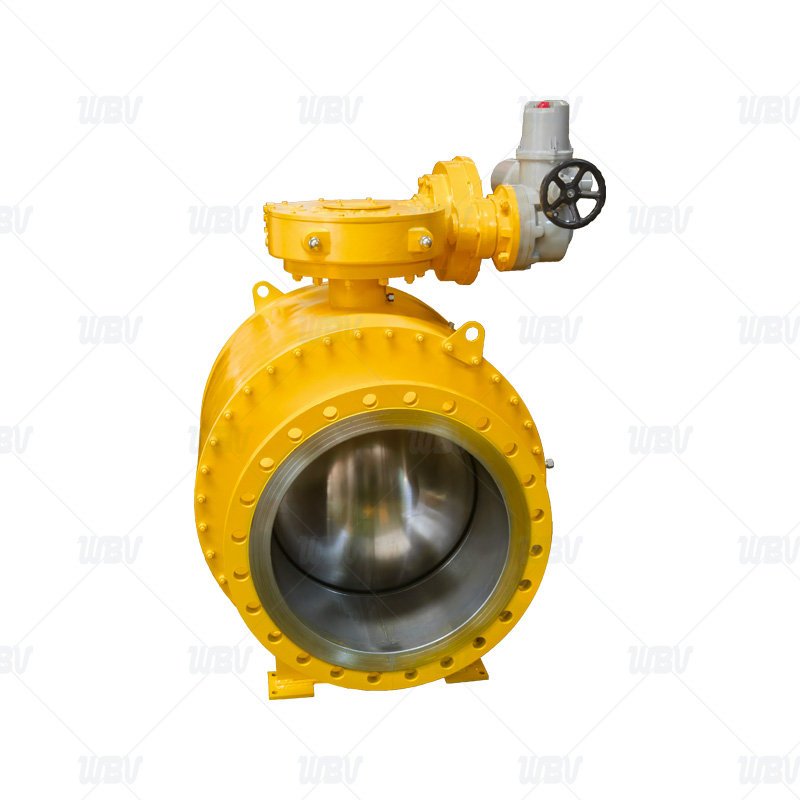

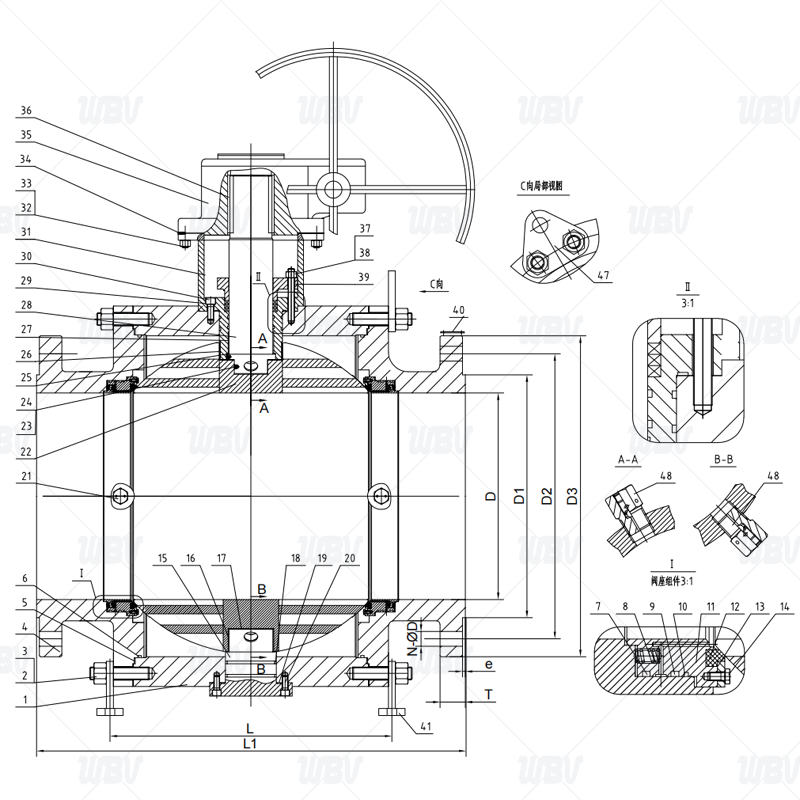

产品图纸
产品尺寸
| DN | L | D1 | D2 | D3 | T | e | Z-d0 | Ws | Hs | Hw | Hd |
| 40 | 190 | 85 | 110 | 150 | 18 | 3 | 4-18 | 230 | 135 | - | - |
| 50 | 216 | 100 | 125 | 165 | 20 | 3 | 4-18 | 260 | 150 | - | - |
| 65 | 240 | 120 | 145 | 185 | 22 | 3 | 8-18 | 350 | 180 | - | - |
| 80 | 283 | 135 | 160 | 200 | 24 | 3 | 8-18 | 500 | 195 | - | - |
| 100 | 305 | 155 | 190 | 235 | 24 | 3 | 8-22 | 650 | 245 | 310 | 420 |
| 125 | 381 | 185 | 220 | 270 | 26 | 3 | 8-26 | 800 | 270 | 330 | 440 |
| 150 | 403 | 210 | 250 | 300 | 28 | 3 | 8-26 | 1000 | 295 | 390 | 470 |
| 200 | 502 | 265 | 310 | 360 | 30 | 3 | 12-26 | - | - | 440 | 510 |
| 250 | 568 | 320 | 370 | 425 | 32 | 3 | 12-30 | - | - | 490 | 560 |
| 300 | 648 | 375 | 430 | 485 | 34 | 4 | 16-30 | - | - | 530 | 600 |
| 350 | 762 | 435 | 490 | 555 | 38 | 4 | 16-33 | - | - | 620 | 670 |
| 400 | 838 | 485 | 550 | 620 | 40 | 4 | 16-36 | - | - | 675 | 720 |
| 450 | 914 | 545 | 600 | 670 | 46 | 4 | 20-36 | - | - | 740 | 790 |
| 500 | 991 | 608 | 660 | 730 | 48 | 4 | 20-36 | - | - | 825 | 870 |
| 600 | 1143 | 718 | 770 | 845 | 58 | 5 | 20-39 | - | - | 920 | 960 |
| 800 | 1727 | 925 | 990 | 1085 | 54 | 5 | 24-48 |
技术资料产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | ASTM A105 | 25 | 止推垫片 | PTFE |
| 2 | 全螺纹螺柱 | ASTM A193 B7 | 26 | 衬套 | 304+PTFE |
| 3 | 六角螺母 | ASTM A194 2H | 27 | 衬套 | 304+PTFE |
| 4 | 连接管 | ASTM A105 | 28 | 阀杆 | 20Cr13 |
| 5 | A型金属缠绕垫 | 304+柔性石墨 | 29 | 压盖 | ASTM A105+ENP |
| 6 | O型圈 | VITON B | 30 | 内六角圆柱头螺钉 | 35# |
| 7 | O型圈 | VITON B | 31 | 支架 | ASTM A29 1025 |
| 8 | 弹簧 | INCONEL-X750 | 32 | 全螺纹螺柱 | ASTM A193 B7 |
| 9 | O型圈 | VITON B | 33 | 六角螺母 | ASTM A194 2H |
| 10 | 防火圈 | 编织柔性石墨 | 34 | 销 | ASTM A29 1035 |
| 11 | 阀座支撑圈 | ASTM A182 F304 | 35 | 蜗轮 | 组件 |
| 12 | 密封圈 | PTFE | 36 | 平键(C型) | ASTM A29 1045 |
| 13 | 阀座压板 | ASTM A276 304 | 37 | 全螺纹螺柱 | ASTM A193 B7 |
| 14 | 六角头全螺纹螺柱 | 304 | 38 | 六角螺母 | ASTM A194 2H |
| 15 | 下轴 | ASTM A105+ENP | 39 | 填料压盖 | ASTM A216 WCB |
| 16 | 衬套 | 304+PTFE | 40 | 铭牌 | 304SS |
| 17 | 减磨垫 | PTFE | 41 | 脚架 | ASTM A29 1025 |
| 18 | O型圈 | VITON B | 42 | 销 | ASTM A29 1035 |
| 19 | A型金属缠绕垫 | 304+柔性石墨 | 43 | 填料 | 柔性石墨 |
| 20 | 内六角圆柱头螺钉 | 35# | 44 | A型金属缠绕垫 | 304+柔性石墨 |
| 21 | 注脂阀 | C.S+Zn | 45 | O型圈 | VITON B |
| 22 | 球体 | ASTM A182 F304 | 46 | O型圈 | VITON B |
| 23 | 静电弹簧 | 304SS | 47 | 吊耳 | ASTM A29 1025 |
| 24 | 静电钢球 | 304SS | 48 | 排污放空阀 | C.S+Zn |
